PDF-Schaltplan mit Querverweis-Navigation und Artikelinformationen

Mit dem Treesoft CAD intelligenten PDF-Export kannst du Projekte auf Knopfdruck in eine intelligente PDF-Datei, mit Querverweis-Navigation + Artikelinformationen innerhalb des PDF-Schaltplans, exportieren.

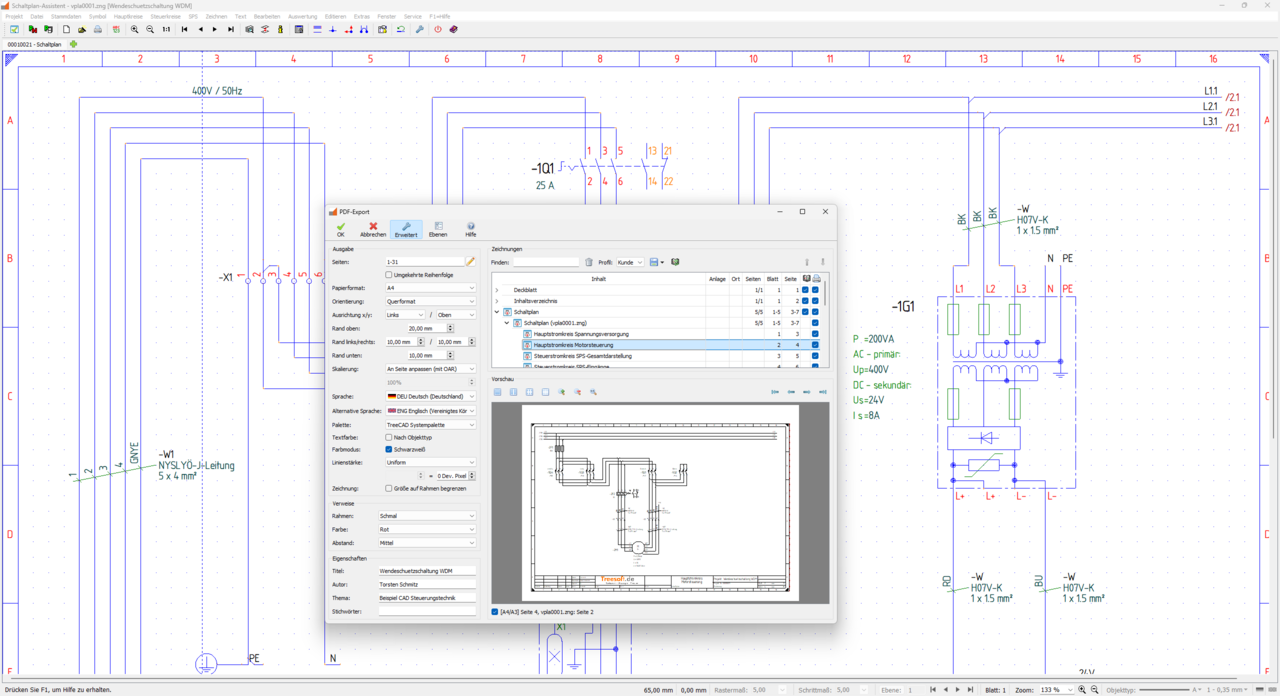

Treesoft CAD Intelligenter PDF-Export Dialog
PDF-Export Dialog mit folgenden Einstellungen: Font: ISO-3098, Rahmen: Schmal, Farbe: Rot, Abstand: Mittel

Im PDF-Export Dialog stehen dir zudem unterschiedliche Möglichkeiten zur Verfügung, die generierte PDF anzupassen.



Kurzdokumentation: Einstellungsmöglichkeiten im Projekt-Einzeldruck und PDF-Export Dialog

Video: Funktionsdemo - Treesoft CAD Intelligenter PDF-Export

Anhand des Beispielprojekts "Wendeschützschaltung" demonstrieren wir, wie ihr auf Knopfdruck euer Projekt in eine intelligente PDF-Datei, mit Querverweis-Navigation + Artikelinformationen innerhalb des PDF-Schaltplans, exportiert.

Die Vorteile gegenüber dem normalen PDF-Export

  • Für den Export werden automatisch alle projektrelevanten Zeichnungen markiert. Auf Wunsch sind einzelne Dateien abwählbar.
  • Automatische Generierung eines vollständigen Inhaltsverzeichnisses aller gewählten Zeichnungen eines Projektes.
  • Finden von beliebigen Texten in der PDF-Datei, beispielsweise zum schnellen Auffinden eines gesuchten Bauteils über das Betriebsmittel-Kennzeichen.

  • Verlinkung der Querverweise zur schnellen Navigation innerhalb der PDF-Datei.
  • Frei konfigurierbarer Export von Artikelinformationen aus den Stammdaten. Bei Bewegen des Mauszeigers auf ein Betriebsmittel-Kennzeichen werden diese als Kommentare in der PDF-Datei angezeigt.

  • Zu allen vorhandenen Schaltschrankansichten werden automatisch die entsprechenden 20 Ebenen auf einer Seite der PDF-Datei ausgegeben

  • Zu allen vorhandenen Grundrissen werden automatisch die entsprechenden 10 Ebenen auf einer Seite in der PDF- Datei ausgegeben.

Generierte PDF-Beispielprojekte

Schaue dir folgende generierte PDF-Beispielprojekte, mit unterschiedlichen Export-Einstellungen, an.- Im intelligenten PDF, das mit dem Zusatzmodul generiert wurde, sind die Artikelinformationen zum Schaltplan hinterlegt. Diese werden in einem Pop-up-Fenster bzw. einer Text-Anmerkung angezeigt, wenn man mit Fadenkreuz/Maus über ein Betriebsmittelkennzeichen fährt. Überzeuge dich selbst, die Ergebnisse sprechen für sich.
