Treesoft CAD SPS-Assistent

Zusatzmodul für die Projektierung von SPS-Automatisierungssystemen

Der SPS-Assistent bietet die Möglichkeit, SPS-Automatisierungssysteme automatisch in Ihrer Dokumentation zu positionieren und zu beschriften. Alle Klemmenbezeichnungen, Bestellnummern,  Ein- und Ausgangsadressen und beliebig definierbare Texte werden automatisch in allen Gesamt- und Teildarstellungen beschriftet.

Video: SPS-Planung in 3 Minuten mit dem Treesoft CAD SPS-Assistenten

Sie sehen in diesem Video, wie zu einem Leistungsteil ein Steuerteil mit dem SPS-Assistenten erstellt wird.

Hier sehen Sie den fertigen Plan aus dem Beispiel-Video im PDF-Format:

Bauteilkataloge

Der SPS-Assistent in Kombination mit unseren Bauteilkatalogen enthält eine Vielzahl an Symbolen mit SPS-Darstellungen. Sämtliche für die Automatik-Funktionen benötigten Parameter sind zu den einzelnen Baugruppen in den entsprechenden Bauteilkatalogen hinterlegt.

Es handelt sich dabei um ein offenes SPS-Dokumentationssystem. Sie können beliebige SPS-Darstellungen definieren und Ihre Kataloge individuell erweitern. Damit stehen Ihnen alle Funktionen zur Verfügung, um mit einer bisher nicht gekannten Projektierungsgeschwindigkeit Schaltpläne mit SPS-Darstellungen zu erstellen.

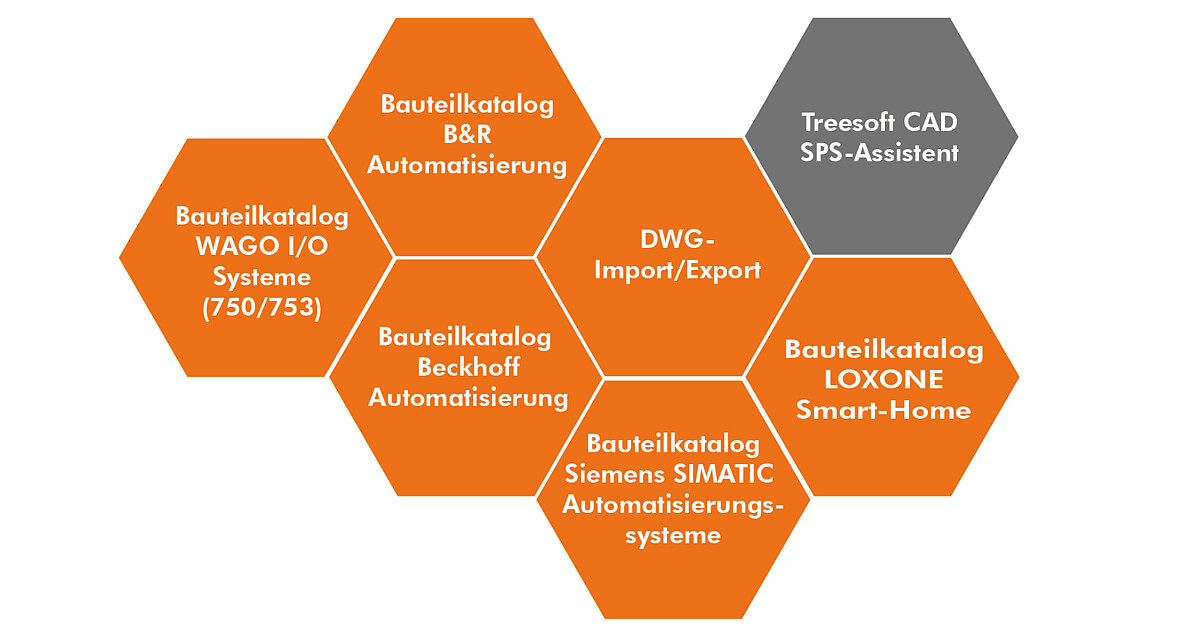

Verfügbare Bauteilkataloge für den SPS-Assistenten

  • Bauteilkatalog Siemens SIMATIC S5

    Projektierung von SPS SIMATIC S5 Automatisierungssystemen (Simatic S5-90U, Simatic S5-95U/F, Simatic S5-100U, Simatic S5-115U/H/F, Simatic S5-135 - 155U/H/F)

  • Bauteilkatalog Siemens SIMATIC Automatisierungssysteme

    Projektierung von SPS Siemens SIMATIC Automatisierungssystemen (Steuerungen, Bediengeräte, Industrial Ethernet)

  • Bauteilkatalog Beckhoff Automatisierung

    Projektierung von Beckhoff EtherCAT Klemmen (Koppler EK1xxx, BK1xx0, Buskoppler EKxxx, Digital-Eingang EL1xxx, Digital-Eingang ES1xxx, Digital-Ausgang EL2xxx, Digital-Ausgang ES2xxx, Digital-Ausgang EM2xxx, Analog-Eingang EL3xxx, Analog-Eingang ES3xxx, Analog-Ausgang EL4xxx, Analog-Ausgang ES4xxx, Systemklemmen EL9xxx, Systemklemmen ES9xxx, Winkel-/Wegmessung EL/ES5xxx, Motion EL/ES/EM7xxx)

  • Bauteilkatalog B&R Automatisierung

    B&R Automatisierung (X20 System Module, X20 System Coated Module, Bedienteile)

  • Bauteilkatalog WAGO I/O Systeme (750/753)

    Projektierung von WAGO I/O-System (SPS, Feldbuskoppler, Digitaleingangsklemmen, Digitalausgangsklemmen, Analogeingangsklemmen, Analogausgangsklemmen, Serielle Schnittstelle, Kommunikationsklemmen, Systemklemmen, Zubehör)

  • Bauteilkatalog LOXONE Smart-Home

    Projektierung von LOXONE Smart Home (Miniserver, Extensions, Beleuchtung, Energie, Netzteile, Sensoren)
